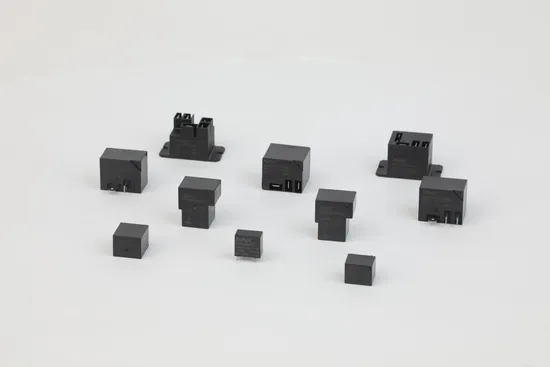

Mini-Leiterplattenrelais NNC67H

Mini-Leiterplattenrelais NNC67H

Spezifikation Schaltplan Q1: Sind Sie eine Fabrik? A1: Ja, wir konzentrieren uns seit über 13 Jahren auf Relais und Mikr
An uns senden
Grundlegende Informationen.
Modell Nr. NNC67H-2(T93)
Stromart Wechselstrom/Gleichstrom
Laden Niedrige Belastung
Schutzeigenschaften Versiegeltes Relais
Wirkungsprinzip Elektromagnetischer Typ
Größe Miniatur
Typ Elektrisches Parameterrelais
Max. Schaltspannung 277VAC/30VDC
Kontaktbewertung 30A,40A
Kontaktmaterial AG-Legierung (Agsno2; Agcdo)
Zertifikat CQC;CE;TÜV;UL;RoHS
Kontaktformular 1z (Spdt); 1h (Spst-Nein); 1d (Spst-Nc)
Transportpaket Karton
Spezifikation 32,4 mm * 27,4 mm * 21 mm
Warenzeichen NNC
Herkunft China
HS-Code 8536490000
Produktionskapazität 500.000 STÜCKE/Woche
Produktbeschreibung

Spezifikation
Schaltplan


F1: Sind Sie eine Fabrik?
A1: Ja, wir konzentrieren uns seit mehr als 13 Jahren auf Relais und Mikroschalter.

F2: Wie kontrollieren Sie die Qualität der Produkte?
A2: Automatische Inspektionsmaschine und manuelle Prüfung zusammen vor dem Verpacken.

F3: Wie ist Ihre Zahlungsfrist?
A3: Wir akzeptieren normalerweise T/T (30 % Anzahlung, der Restbetrag vor der Lieferung.)

F4: Würden Sie der Verwendung unseres Logos zustimmen?
A4: Wenn Sie eine gute Menge haben, können wir OEM für Sie herstellen.

F5: Kann ich ein Muster als Referenz erhalten?
A5: Wir stellen kostenlose Proben zum Testen zur Verfügung, Sie müssen nur die Expresskosten bezahlen.

F6: Wie lange ist Ihre Lieferzeit?
A6: Normalerweise dauert die Produktion 20–35 Werktage.

F7: Wie lange ist die Garantiezeit für Ihre Produkte?
A7: 12-24 Monate

Dimension 32,4 mm * 27,4 mm * 21 mm
Kontaktfunktion Bilden 1Z (SPDT); 1H (SPST-NO); 1D (SPST-NC)
Nennlast 30A 40A
Max. Schaltspannung 277VAC/30VDC
Kontaktwiderstand ≤100 mΩ
Material Ag-Legierung (AgSnO2; AgCdO)
Elektrische Lebensdauer ≥1*105
Mechanische Lebensdauer ≥1*107
Betriebsspannung (23ºC) DC: ≤75 % * Nennspannung, AC: ≤80 % * Nennspannung
Auslösespannung (23ºC) DC: ≥10 % * Nennspannung, AC: ≥30 % * Nennspannung
Maximale Spannung (23ºC) 110 % * Nennspannung
Spulenspannung DC3-110 V, AC6-240 V (Anpassung möglich)
Spulenleistung Gleichstrom: 0,93 W, Wechselstrom: 1,5 VA
Abholzeit ≤15 ms
Release-Zeit ≤10 ms
Durchschlagsfestigkeit Zwischen gleichpoligen Kontakten 2500 VAC/1 min (Leckstrom 1 mA)
Zwischen Kontakten und Spule 1800 VAC/1 min (Leckstrom 1 mA)
Isolationswiderstand ≥100mΩ(500VDC)
Umgebungstemperatur -55ºC ~70ºC
Umgebungsfeuchtigkeit 35 %–80 % relative Luftfeuchtigkeit
Luftdruck 86-106 kPa
Stoßfestigkeit 10G (sinusförmiger Halbwellenimpuls: 11ms)
Vibrationsfestigkeit 10–55 Hz (doppelte Amplitude: 1,5 mm)
Installation Leiterplatte
Gewicht Ca. 28 g/Stück
Verpackung Karton mit Papierbox im Inneren 500 STÜCK/Karton, Bruttogewicht: 16 kg, Nettogewicht: 15 kg, Abmessungen (mm): 360 × 210 × 415
